CARACTERISTIQUES CUBSAT
Cubsat 50
Caratteristiche

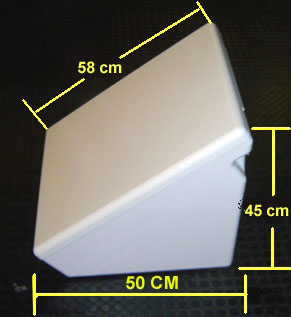

Dimensioni : altezza 700 mm * lunghezza 590 mm * profondità 530 mm Materia ABS tranformata per aspirazione Peso totale 5.2 Kg Colore di origine bianco
Üo essere di piuto con pittura in Bomba (prima di dipingere il Cubsat levare la pellicola di protezione) Testa MTI 0.6 db di fatare di rumore Commettare con opine F Alimentazione con cavo coaxial 14/18V
Commutazione striscia alta 22 KHP possibilità di inserire al interno del Cubsat 2 teste (al massimo 3 teste) Ricezione dei satelliti Astra Hot Bird intelsat W2 Telecom 2B, 2A Hipasat Astra 28° Commutazione Diseqc : (la sua cassapuo essere posata à l’interno del Cubsat) Luogoprevisto per le due Teste Twin, quarto e quattro su supporti supplementari Guadagno del insieme : 34 db riflettore acciaio di 65 cm C’è la possibilita di inserire numerose teste al interno del Cubsat : 3 teste oppure 2 Twin / Quatro
Lunghezza massima del cavo al uscita del Cubsat : 50 metri
sufficente regolare l’angolo, se necessario con l’aiuto della vite di regolarmento
Ricezione delle catene numeriche di Canalsatellite, Tps , Canal+ numerico oppure Absat Atlantic Bird 3 Astra analogico testa universal Sharps / Grundig / Alps
Fattore di rumore C/N 0.7 db
Ber* di 1*10-3 Prima di Viterbi Striscia di frequenze ricevute : Strscia bassa 10.70-11.70 Ghz Strscia alta 11.70-12.75 Ghz Bio di iscita 950 a 2150 Mhz Alimentazione 14 e 18 V + tone 22 Khz Guadagno 33.5 db Angolo di elevazione 30 à 38° (già regolato) Contra polare già regolato a l’interno Peso del compresso 4.2 Kg ABS iniettato ¾ mm (cassa e coperchio) Riflettore interno
ABS con rivestimento aluminio evaporato sotto vuoto e dipinto in grigio opaco
